• GGD交流低压固定式成套开关设备适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定电流至3150A以下的配电系统中作为动力、照明及配电设备的电能转换、分配和控制之用。

  该产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

  GGD交流低压配电柜符合IEC439《低压成套开关设备和控制设备》及GB7251.1《低压成套开关设备》等标准。

主要特点

1、GGD交流低压配电柜的柜体采用通用柜形式。构架用8MF冷弯型钢局部焊接组装而成。构架零件及专用配套零件由型钢定点生产厂配套，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。

2、充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。

3、按现代工业产品造型设计要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型缘胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6、柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

7、柜体的防护等级为IP30，用户可根据环境的需要在IP20～IP40之间选择。

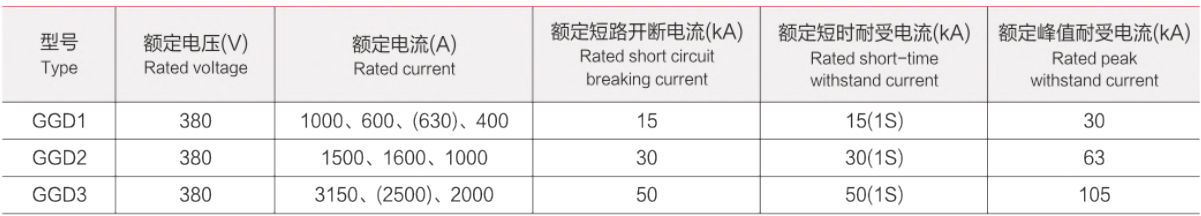

主要技术参数
